Многофункциональный щитовой измеритель ЩМК96


Компания "ИТЦ Континуум" совместно с чебоксарским заводом "Электроприбор" разработала новую измерительную платформу – многофункциональный щитовой измеритель ЩМК96.

Разработанный прибор выполняет измерения ПКЭ в соответствии с требованиями стандарта ГОСТ 30804.4.30, предъявляемыми к устройствам высшего класса точности (класс А).

Поддержка наиболее распространенных коммуникационных протоколов позволяет интегрировать разработанный прибор в большинство существующих систем телеизмерений.

Благодаря современной технологии производства и качеству применяемых материалов и комплектующих главными преимуществами прибора станут щитовое исполнение с минимальными размерами в своем классе (96х96мм по передней панели) и умеренная для прибора такого класса цена.

Подробнее ...

Трансформатор тока ШТТ-0,95

Измерительные трансформаторы тока ШТТ-0,95 предназначены для применения в схемах коммерческого и технического учета электроэнергии в электрических сетях с номинальным напряжением до 0,95 кВ.

ШТТ-0,95 разработан специально для упрощения и ускорения монтажа в РУ различного типа и технического состояния.

Трансформаторы тока ШТТ-0,95 внесены в государственный реестр средств измерений (ГРСИ) под номером 57345-14.
Межповерочный интервал – 8 лет.
Измерительные трансформаторы тока соответствуют требованиям ГОСТ 7746 и ТР ТС 004/2011.

Подробнее ...

Шлюз-регистратор ШР-АСДУ


ШР-АСДУ
Новой разработкой компании является шлюз-регистратор ШР-АСДУ, обеспечивающий создание на его основе комплексных систем коммерческого (технического) учета электроэнергии (АСКУЭ/АСТУЭ) и диспетчерского управления энергообъектами (АСДУ) с минимизации затрат на создание, эксплуатацию и модернизацию вышеуказанных систем. Основными объектами применения ШР-АСДУ являются распределительные устройства 6-10 кВ энергообъектов (подстанций).

Подробнее ...

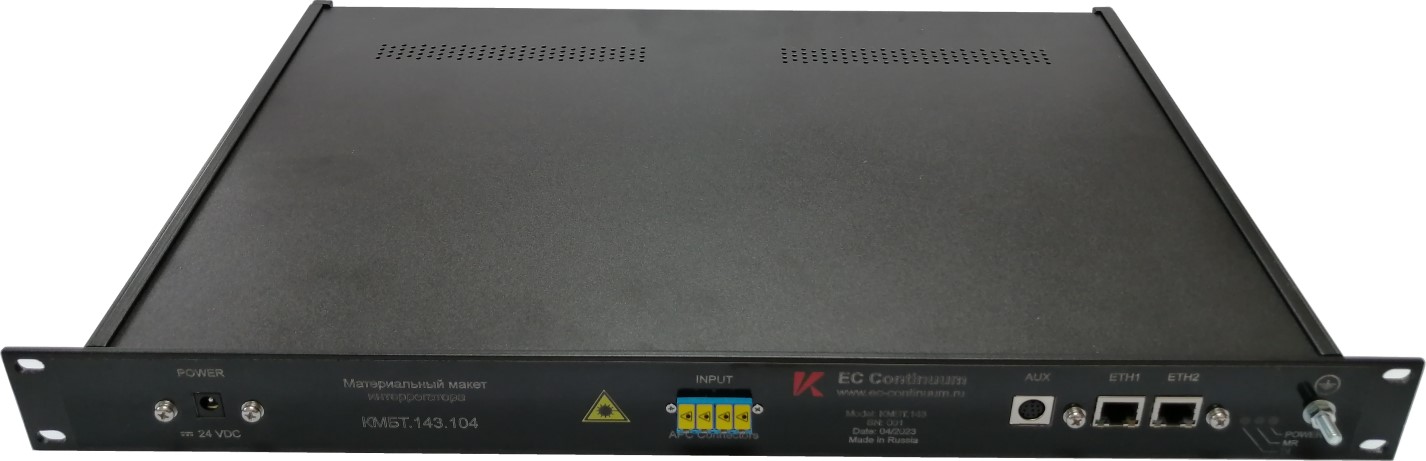

Устройство синхронизированных векторных измерений




ИТЦ Континуум совместно с крупнейшими российскими энергетическими университетами разработал устройство синхронизированных векторных измерений, соответствующее современным международным требованиям, в частности новейшим стандартам IEEE C37.118.1, IEEE C37.118.2 и отечественным нормативным требованиям.

Устройство является основой активно адаптивных сетей (ААС) и WAMPAC систем нового поколения. Одной из ключевых особенностей устройства является его способность работать от потока IEC 61850-9-2. Кроме этого, устройство поддерживает протоколы IEC 61850-8-1 и IEC 60870-5-104.



Технология построения систем с гибкой динамической архитектурой (Flexible Dynamic Architecture)

Концепция "Цифровой подстанции" предусматривает унификацию информационных протоколов, среды передачи данных и разделение полевого уровня (уровня ввода/вывода аналоговой и дискретной информации) и уровня IED терминалов (уровня вычисления/принятия решений). Полевой уровень характеризуется наличием различных аналоговых и дискретных интерфейсов и связан с уровнем IED терминалов через шину процесса подстанции (специализированная Ethernet сеть).

IED терминалы "Цифровой подстанции" обмениваются технологической информацией через шину процесса. Интерфейсная часть IED терминалов при этом становится унифицированной и включает в себя коммуникационнные интерфейсы, интерфейсы электропитания и человеко-машинный интерфейс. Функциональная специализация устройств определяется встраиваемым программным обеспечением и реализованными алгоритмами.

Таким образом, в рамках "Цифровой подстанции" любая функция могла бы исполняться на произвольном IED терминале, обладающем достаточной коммуникационной и вычислительной мощностью.

Данные свойства "Цифровой подстанции" послужили основой для создания технологии создания автоматизированных систем с гибкой динамической архитектурой (Flexible Dynamic Architecture).

Подробнее ...

Линейка решений GenericX


GenericX комплексные программно-аппаратные решения по созданию интеллектуальных электронных устройств (IED) для "Цифровой подстанции". Решения включают в себя поддержку полного перечня информационных протоколов и сервисных механизмов "Цифровой подстанции".

GenericX является технологическим базисом, позволяющим разрабатывать IED устройства различного функционального назначения.

GenericX позволяет значительно сократить сроки разработки, гарантировать информационную совместимость устройств и обеспечить соответствие решений международным требованиям и стандартам. Предлагаемый подход предусматривает разделение программно-аппаратного блока GenericX и блока прикладного алгоритмического обеспечения (программно-аппаратного, либо только программного). Информационный обмен прикладной алгоритмической части устройств осуществляется через элементы GenericX, обеспечивающие работу соответствующих информационных протоколов, соблюдение регламентов передачи и обработки данных, корректность интерпретации данных и поддержку необходимого для информационной совместимости уровня вариативности реализации протоколов. GenericX позволяет пользователю сосредоточиться на реализации алгоритмов и функционального наполнения устройств, не затрачивая ресурсы на трудоемкую реализацию информационных протоколов ЦПС.

Программно-аппаратная реализация протоколов "Цифровой подстанции" обеспечивает высокие эксплуатационные характеристики, не требует выделения вычислительных и коммуникационных ресурсов прикладного ядра. В частности, синтез программной и аппаратной части обеспечивает высокую точность синхронизации по протоколу PTP (IEC 61588), надежность и независимость работы резервированных коммуникационных интерфейсов (протоколы PRP/HSR, IEC 62439-3), снижение нагрузки прикладного ядра при работе с потоковыми данными (включая, IEC 61850-9-2), информационную устойчивость при высокой коммуникационной нагрузке (включая GOOSE шторм) и т.д.

В основу u1088 решений GenericX положены результаты многолетней работы компании по разработке интеллектуальных электронных устройств (IED), собственный стек реализации информационных протоколов, оригинальные программно-аппаратные решения.

Подробнее ...

Полевой преобразователь измерительных трансформаторов

На контрактной основе, компанией были разработаны полевые преобразователи измерительных трансформаторов тока и напряжения (Stand Alone Merging Units) - устройства предусматривающие формирование потока IEC 61850-9-2 при подключении их к традиционным измерительным трансформаторам тока и напряжения с аналоговым выходом. Таким образом, устройство обеспечивает достижение большинства технических и экономических эффектов, связанных с внедрением электронных трансформаторов и технологической шины (process bus).

В рамках устройства предусматривается решение как задач защиты (подключение к релейным обмоткам и формирование потока Sampled Values для целей защиты), так и задач измерения (подключение к измерительным обмоткам и формирование потока Sampled Values для целей измерений).

Ключевыми особенностями разработанных устройств являются:

  • комплексность решения: устройства не требуют дополнительных конструктивных элементов, переходных клемм. В конструкции устройства учтены как вопросы упрощения монтажа устройств, так и вопросы организации эксплуатации вторичных цепей и самого устройства.
  • установка в непосредственной близости от измерительных трансформаторов тока и напряжения: устройства предназначены для эксплуатации под открытым небом, в климатическом диапазоне от -55 °С до +55 °С.



  •

    Комплекс проверки динамических характеристик коммуникационного взаимодействия компонентов ПАК ЦПС

    Комплекс нацелен на использование в составе ПАК ЦПС и предназначен для измерения времени передачи информационных сообщений в коммуникационных сетях при различных режимах, топологиях и уровнях нагрузочного трафика.

    В рамках цифровой подстанции критичной величиной является время доставки сообщений по коммуникационной сети. Суммарное время реакции исполнительного устройства зависит не только от внутренней задержки в устройствах преобразования и обработки, но и от задержки в коммуникационном оборудовании. Эта задержка является недетерминированной и практически не вычислимой аналитически. При интенсивном коммуникационном взаимодействии, а также при сложной топологии коммуникационной сети время доставки сообщений будет определяющей величиной для характеристик всего ПАК ЦПС. Именно поэтому так важно иметь возможность измерить данную величину непосредственно.

    Функции комплекса

  • Генерация и прием тестовых коммуникационных сообщений
  • Симуляция нагрузочного трафика в составе ПАК ЦПС
  • Детальный анализ временных характеристик коммуникационного взаимодействия

  • Комплекс проверки динамических характеристик коммуникационного взаимодействия компонентов ПАК ЦПС позволяет определять временные интервалы между отправкой и приемом сообщений, как обобщенных, так и характерных для ПАК ЦПС (цифровые потоки IEC 61850-9-2 SV, IEC 61850-8-1 GOOSE) в различных точках коммуникационной сети.

    Для этих целей в состав комплекса входит компонент ИПТС (Источник-приемник тестовых сигналов), который может одновременно выполнять функции генератора и приемника тестовых сигналов.

    Компоненты синхронизируются между собой при помощи GPS-приемников, что обеспечивает единую временную шкалу комплекса и позволяет измерять задержку (интервал между отправкой и приемом фрейма) с высокой точностью. Для имитации трафика, типичного для ПАК ЦПС, применяется компонент ГНТ (Генератор нагрузочного трафика). Это позволяет симулировать реальные события в составе цифровой подстанции и проводить стресс-тестирование оборудования (появление новых цифровых потоков от IED, GOOSE-шторм и т.п.).

    Управление работой комплекса производится при помощи АРМ оператора посредством сервисной сети. Возможны два варианта объединения компонентов в сервисной сети - проводная сеть с использованием Ethernet-кабелей и коммутаторов, либо беспроводная – с применением технологий IEEE 802.11n.

    АРМ оператора выполняет функции координирования работы комплекса, загрузки тестовых и нагрузочных программ на компоненты комплекса, запуск и останов программ испытаний, получение результатов, их последующий анализ и вывод отчетов. В качестве АРМ применяется ноутбук с ОС Windows 7 и специализированным программным обеспечением.

    В качестве тестовых сигналов и нагрузочных программ могут быть использованы случайные последовательности фреймов, предварительно подготовленные записи в формате .рсар, а также генерируемые последовательности IEC 61850 GOOSE и SV совместимые с IEC 61850-9-2 LE.

    Точностные характеристики комплекса
  • Максимальная погрешность генерации фрейма: ±5 мкс
  • Максимальная погрешность фиксации времени прихода фрейма: ±5 мкс
  • Максимальная погрешность вычисления коммуникационной задержки: ±10 мкс (±5 мкс при генерации и приеме одним и тем же устройством)
  • Комплекс анализа коммуникационного взаимодействия компонентов ПАК ЦПС

    Комплекс анализа коммуникационного взаимодействия предназначен для изучения высокоуровневой структуры коммуникационного трафика, работы с характерными для ЦПС форматами данных и оценки статистических характеристик трафика. Комплекс анализа также производит проверку соответствия цифровых потоков нормативным требованиям стандартов IEC 61850.

    Функции комплекса

  • Прослушивание коммуникационной среды
  • Захват 100% коммуникационного трафика, приходящего на рабочий порт комплекса
  • Анализ всего зафиксированного коммуникационного трафика
  • Фильтрация трафика по типу, размеру фрейма, МАС-адресу отправителя и целевого хоста, идентификатору виртуальной сети, приоритету
  • Детальный анализ наиболее распространенных в рамках ЦПС категорий трафика (цифровые потоки IEC 61850-9-2 SV, IEC 61850-9-2 LE, сообщения GOOSE IEC 61850-8-1)

  • Отличительные черты комплекса

    Захват 100% трафика независимо от типа и интенсивности
    Полностью пассивное прослушивание - комплекс не вносит влияния в испытуемую коммуникационную сеть
    Сменные кассеты рабочего интерфейса допускают подключение комплекса к следующим типам Ethernet интерфейсов:
    - оптический 100BASE-FX
    - оптический 1000BASE-SX
    - медный 100/1000BASE-T
    Высокоточная синхронизация комплекса посредством GPS-приемника, либо по протоколу IRIG-B, позволяет проводить временной анализ трафика, в том числе расчеты задержек и межпакетного интервала потоков IEC 61850-9-2 LE
    Большой цветной дисплей с емкостным тачскрином обеспечивает удобный человеко-машинный интерфейс комплекса
    Автономность комплекса осуществляется за счет встроенного аккумулятора
    Запись отчетов, результатов анализа и COMTRADE-файлов во внутреннюю SSD-память и экспорт на USB-носитель

    Опытный полигон "Цифровая подстанция"



    Control room NXVCT Специалисты компании принимали участие в запуске первой действующей "Цифровой подстанции".

    В рамках первого этапа работ (2010 год) были развернуты комплексы оптических измерительных трансформаторов с цифровым выходом, высокоскоростная технологическая коммуникационная сеть, комплекс интеллектуальных электронных устройств (IED) с поддержкой IEC 61850-9-2.

    В 2011 году комплекс был дополнен терминалами релейной защиты с поддержкой IEC 61850-9-2, полевыми преобразователями измерительных трансформаторов тока и напряжения и устройством синхронизированных векторных измерений, работающим от цифрового потока.



    Концепция "Цифровой подстанции"



    Специалисты компании принимали участие в разработке основополагающего технического документа по тематике "Цифровая подстанция" - "Концепция программно-аппаратного комплекса "Цифровая подстанция".

    Выполненная работа по данному направлению была высоко оценена Заказчиком и экспертным сообществом России. В рамках работы были учтены отечественная и международная нормативная база, состояние российской электроэнергетики и пути наиболее перспективного ее развития. В дальнейшем нормативная база "Цифровой подстанции" была значительно расширена и уточнена.

    Результаты работ были учтены при формировании технической политики ОАО "ФСК" в части "Цифровой подстанции".
