Трансформатор тока ШТТ-0,95

Содержание:

Измерительные трансформаторы тока ШТТ-0,95 предназначены для применения в схемах коммерческого и технического учета электроэнергии в электрических сетях с номинальным напряжением до 0,95 кВ.

Особенности конструкции

ШТТ-095 Конструкция трансформатора
Трансформатор тока ШТТ-0,95 разработан специально для упрощения и ускорения монтажа в РУ различного типа и технического состояния.

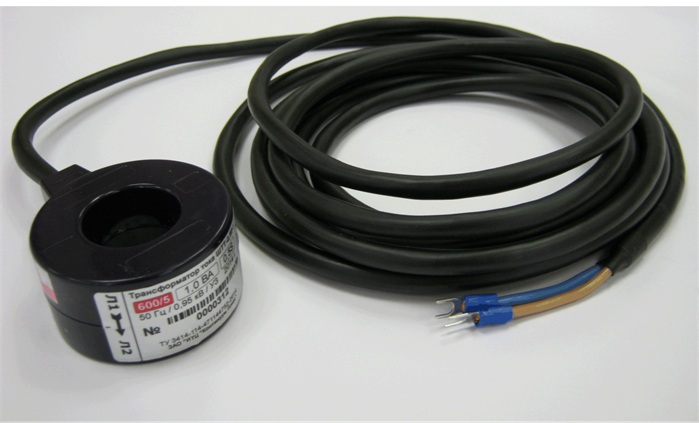

Вторичные цепи трансформатора
Трансформатор тока ШТТ-0,95 имеет вторичные цепи заводской готовности (заказная длина до 5 метров). Кабель вторичной цепи является единой конструкцией с трансформатором и не требует дополнительных подключений и пломбирования со стороны трансформатора. Вторичная цепь заканчивается U-образными кабельными наконечниками (опция при заказе), упрощающими подключение к счетчику электроэнергии или испытательной коробке (ИК).

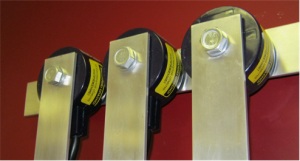

Монтаж на электротехническую шину


Измерительный трансформатор тока ШТТ-0,95 предусматривает возможность установки на электротехническую шину. В комплект ШТТ-0,95 включается втулка (размеры втулки: высота 37 мм, диаметр 30 мм), которая помещается внутрь трансформатора и обеспечивает связь электротехнических шин или электротехнической шины и кабельного наконечника. Подключение осуществляется с использованием болта М10 и связанных с ним набора метизов: плоские шайбы, шайба-гровер, гайка (не входят в комплект поставки). Втулка фиксируется внутри трансформатора.

ШТТ-095 ШТТ-095

Технические характеристики

Наибольшее номинальное/ рабочее напряжение, кВ 0,95 / 1,0
Количество вторичных обмоток 1
Номинальный первичный ток Iном, А 150, 200, 250, 300, 400, 500, 600
Номинальный вторичный ток, А 5
Класс точности по ГОСТ 7746 0,5S
Номинальный коэффициент безопасности вторичной обмотки, Кбном 10
Ток термической стойкости (1 сек.), А 60· Iном
Сечение жил вторичного кабеля, мм2 (для стандартных длин вторичных цепей) 2.5
Стандартные длины вторичных кабелей, м (иные длины согласуются с производителем) 0,5 2,0 4,0 5,0
Номинальная вторичная нагрузка при cos φ = 1, В·А* (при соответствующей длине вторичного кабеля) 2,5 2,0 1,0 1,0

* - указана номинальная вторичная нагрузка на конце кабеля вторичных цепей.

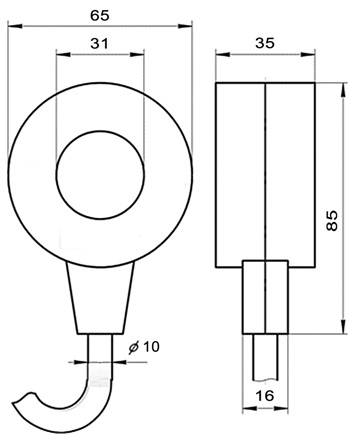

Габаритные размеры (мм)

ШТТ-095

Соответствие нормативным требованиям

Трансформаторы тока ШТТ-0,95 внесены в государственный реестр средств измерений (ГРСИ) под номером 57345-14. Межповерочный интервал – 8 лет.
Измерительные трансформаторы тока соответствуют требованиям ГОСТ 7746 и ТР ТС 004/2011.

Опыт применения ШТТ-0,95

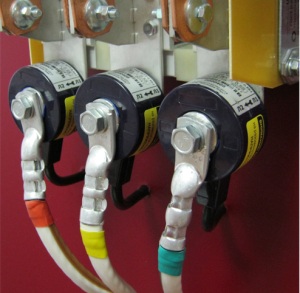

ШТТ-095 Опыт установки ШТТ-0,95 показал, что при использовании ШТТ-0,95 более чем в два раза сокращается время и количество используемых материалов. Наибольший эффект достигается на старых РУ (минимизируется количество затрагиваемых элементов РУ), либо РУ с ограничениями по месту установки трансформаторов (за счет компактности трансформатора и способа его крепления возникает множество дополнительных возможностей по его установке).

Спецификация для заказа

ШТТ – 0,95-I-[AAA]/5-0,5S-[L]-[M]

[AAA] – первичный ток в А: 150, 200, 250, 300, 400, 500, 600;
[L] – длина претерминированных вторичных цепей в м.;
[M] – аксессуары:
        В – монтаж на втулку, (в комплект включается внутренняя втулка и фиксатор)

Упаковка

Штатной упаковкой является картонная коробка на 9 однотипных трансформаторов с аксессуарами для монтажа и паспортами.
Иная форма упаковки, либо комплектования согласуется при заказе.
ШТТ-095
